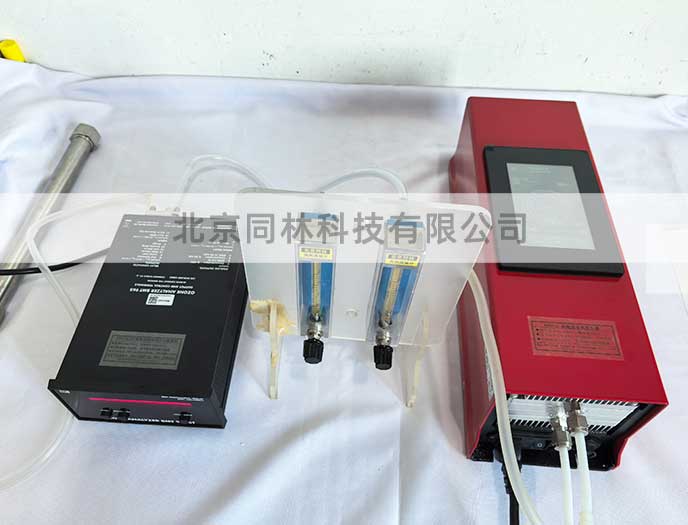

BMT 965 臭氧檢測儀标準型的安裝尺寸和電源要求是什麽？

BMT 965 臭氧檢測儀标準型的安裝尺寸和電源要求是什麽？

1. BMT 965 标準型的安裝尺寸和電源要求是什麽？

安裝尺寸：前面闆尺寸 144×72mm（符合 DIN 61554 标準），安裝切口需 139×67mm（寬 × 高），深度約 230mm；不可在海拔 2000m 以上區域使用，且需使用銅導體。

電源要求：常規版本支持 100-240VAC（50/60Hz，15VA），可選低壓版本（12-36VDC，最大功耗 15W）；電源連接需注意，相線需配備不超過 15A（120VAC 時）或 10A（240VAC 時）的保險絲或斷路器，且電源連接器安裝需由熟悉安全要求的人員操作，不可在帶電狀态下插拔。

2. 如何正確連接 BMT 965 的樣品氣管道？

應使用 3×5mm FEP 管（或 1/8"×3/16"），樣品氣需通過樣品氣過濾器（“IN” 接口）接入；爲減少測量延遲，需注意：

樣品氣流量控制在 0.2-1.0L/min；

縮短管道長度，推薦 1m 以内；

管道橫截面不可過大，優先選 3×5mm 規格；

測量延遲與流量相關，0.2L/min 時延遲約 2s，1.0L/min 時延遲約 0.4s（1m 長 3×5mm 管道）。

3. BMT 965 的信号接口有哪些？如何連接？

模拟輸出：包含 0-10V 隔離電壓信号（負載輸入電阻需大於 1kΩ）和 4-20mA 隔離電流信号（負載輸入電阻需小於 600Ω，且爲有源信号，不可連接到有源接收器或電源），對應引腳可參考手冊中 “輸出和控制端子” 表格。

二進制輸入 / 輸出：二進制輸入（引腳 10 和 11）用於觸發零點功能，需施加 + 24VDC 電壓約 0.5 秒；二進制輸出爲繼電器觸點（最大 28V，0.5A），包括 Lamp Low（引腳 9）、High Alarm（引腳 12）等信号，公共觸點在引腳 8，可作爲高側或低側開關使用。

RS-232 串行接口：雙向隔離接口，引腳 2（TxD，發送數據）、3（RxD，接收數據）、5（GND，接地），數據格式爲 8 位數據位、1 位停止位、無校驗（8N1），波特率可在 2400-38400Baud 之間選擇（默認 9600Baud）。

USB 接口：Micro-A/B 型接口，支持 USB OTG 功能，可作爲設備（連接電腦，支持大容量存儲和 HID）或主機（連接 USB 閃存盤）；連接電腦時，儀器會被識别爲外部驅動器，無需額外安裝軟件或驅動；連接閃存盤需使用配套的 USB 主機适配器，僅支持 FAT32 文件系統的閃存盤（32GB 及以下，超過 32GB 的閃存盤需借助第三方工具格式化爲 FAT32）。
