日本荏原EG-700EⅣ臭氧檢測儀電源接線方式

日本荏原EG-700EⅣ臭氧檢測儀接線方式

預防措施:

在確認電線沒有供電後進行接線。然後，如果電線連接錯誤，它可能會導緻設備損壞，也很危險。

(1)接通電源

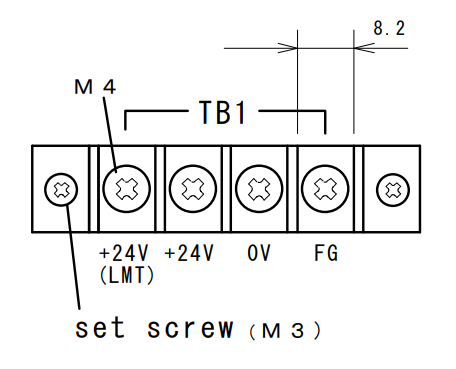

打開右側門，将24 + 4v DC電源線用寬度不大於8.2 mm的無焊端子穩穩地連接到指定的電源端子排(TB1)上。端子排上的螺釘應爲M4尺寸的螺釘。

注意電源線的極性，以免出錯。

這個錯誤可能會導緻故障或火災。

1) + 24 V(牽頭)

爲瞭将+ 24v線連接到+ 24v (LMT)的這個端子上，即使電源開關處於導通狀态，當前門打開時，也會通過限位開關切斷電源。如果你關上前門，它又會打開。

2) + 24 V

電力供應總是與前門的打開和關閉無關。

連接+ 24v線至端子。

根據您的使用規則，從以上兩種中選擇合适的端子位置，並正確連接。

3) 0 v

該端子用於在上述端子的導線上連接零(0)伏線

①或②。

4)FG

FG是一種火焰接地端子，用電線将火焰與地面連接起來，使監視器的抗噪聲特性增加，同時防止觸電，以免給人體造成傷害。確保對其進行接地。
