2B 臭氧監測儀低溫下的啓動和運行情況

2B 臭氧監測儀低溫下的啓動和運行情況

這裏提供的數據是爲瞭評估202型臭氧監測儀在北極海水溫度接近0℃的海洋浮标上的使用。爲瞭節省電力，這些儀器隻能在短時間内打開。報告的結果使我們能夠確定在接近冰點的條件下開始寒冷後臭氧測量穩定需要多長時間。結果還表明，在沒有任何外部加熱的情況下，汞燈将在至少低至1℃的溫度下點燃。

實驗

将202型臭氧監測儀放置在冰櫃中，在冰櫃外延伸一根特氟龍襯裏的採樣管一小時或更長時間。這使得整個儀器的溫度下降到1-3℃。然後啓動臭氧監測儀，開始對臭氧洗滌空氣或含有約50 ppb臭氧的空氣進行採樣。數據採集時間爲30分鍾。

對臭氧洗滌空氣和含有50 ppb臭氧的空氣進行瞭重複運行。

結果

實驗結果如圖1-4所示。在燈升溫的前10分鍾，測量結果是不穩定的。10分鍾後，去趨勢數據的标準差在1.2-1.5 ppbv範圍内；即，精度在202型臭氧監測儀（1.5 ppbv）的正常規格範圍内。在10-30分鍾期間，有輕微的趨勢，上升或下降小於0.19 ppbv/min（即20分鍾内變化不超過3.8 ppbv）。熱身30分鍾後，0 ppbv和50 ppbv的臭氧測量值與真實值相差不到2 ppbv。

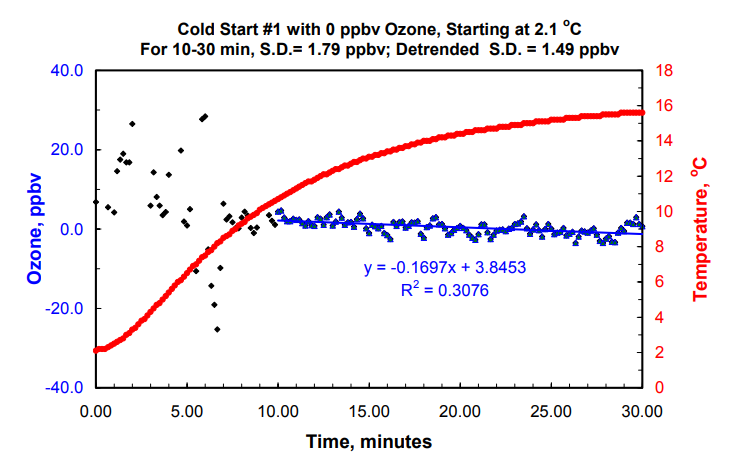

圖1所示。對臭氧洗滌空氣取樣的冷啓動1号的結果。初始檢測池溫度爲2.1℃。黑色數據點是前10分鍾的臭氧測量值。藍色數據點是10分鍾後的臭氧測量值。紅色數據點是電池溫度的測量值。趨勢線适用於升溫10分鍾後的臭氧數據。30分鍾測得的臭氧是0.4 ppbv。

圖2所示。對臭氧洗滌空氣取樣的冷啓動2号的結果。初始檢測池溫度爲1.2℃。黑色數據點是前10分鍾的臭氧測量值。藍色數據點是10分鍾後的臭氧測量值。紅色數據點是電池溫度的測量值。趨勢線适用於升溫10分鍾後的臭氧數據。30分鍾測得的臭氧爲0.5 ppbv。

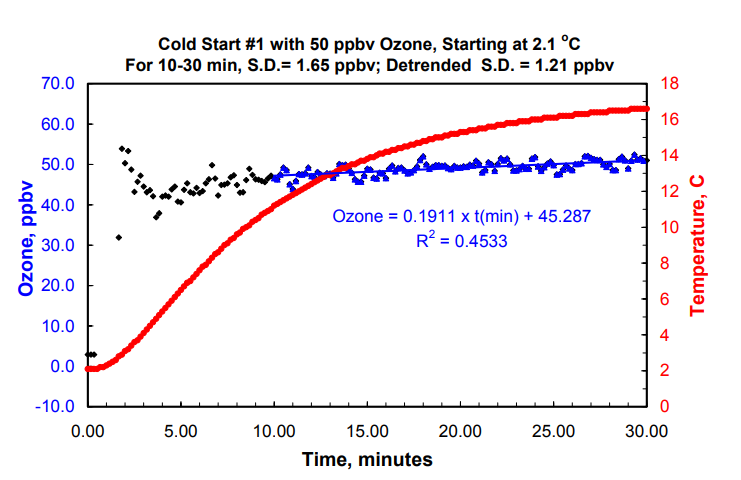

圖3所示。對含有50 ppb臭氧的空氣取樣的冷啓動#1的結果。初始檢測池溫度爲2.1℃。黑色數據點是前10分鍾的臭氧測量值。藍色數據點是10分鍾後的臭氧測量值。

紅色數據點是電池溫度的測量值。趨勢線适用於升溫10分鍾後的臭氧數據。30分鍾測量的臭氧值爲49.1 ppbv。

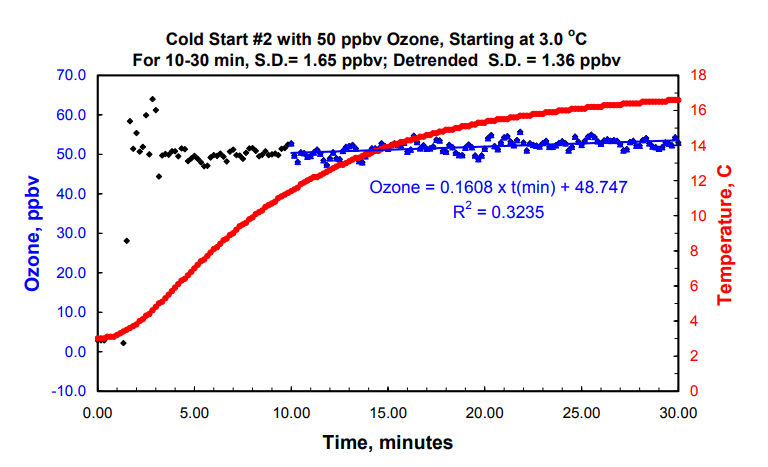

圖4所示。對含有50 ppb臭氧的空氣取樣的冷啓動#2的結果。初始檢測池溫度爲3.0℃。黑色數據點是前10分鍾的臭氧測量值。藍色數據點是10分鍾後的臭氧測量值。紅色數據點是電池溫度的測量值。趨勢線适用於升溫10分鍾後的臭氧數據。30分鍾測量的臭氧值爲51.9 ppbv。

結論

這些實驗表明，202型臭氧監測儀将在1-3℃開啓，並在預熱30分鍾後在儀器規格的精度和準確性範圍内進行測量。如果對數據進行微小的修正，可能在儀器通電後10分鍾内就可以進行測量。結果表明，該儀器可用於間歇測量℃海洋浮标上的臭氧。

這項研究是一個極端的例子。在10-40℃的中等溫度條件下，精確測量所需的預熱時間爲20分鍾或更短。
